xp2D

Las inundaciones y tormentas de marea causan grandes daños, estrés, pérdida de vidas y desplazamiento de comunidades. Para comprender y gestionar estos riesgos es necesario un motor de hidrodinámica de confianza que permite predecir con precisión patrones de inundación.

xp2D es un módulo de escurrimiento superficial bidimensional para xpswmm y xpstorm, le da el poder de analizar y predecir extensiones de posibles inundaciones, profundidad, velocidad y modela con precisión la interacción de la superfície y sistemas subterráneos en un ambiente integrado de modelaje 1D/2D. El software también puede ser efictivamente utilizado para simular y analizar mareas altas, roturas de presas y lagunas en las alcantarillas.

Aplicaciones

Su capacidad de flujo 2D completamente dinámico, junto con la capacidad 1D de xpswmm o xpstorm permite la simulación de flujos de entrada y salida de los sistemas de drenaje urbana y sistemas fluviales. Proporciona una herramienta de increíble precisión para predecir la extensión, profundidad, velocidad y duración de la inundación para evaluar tecnologías de mitigación de inundaciones y prácticas de gestión. Recursos de soporte de fallas estructurales (presas, diques, etc.) permiten un análisis detallado de los escenarios de respuesta de emergencia.

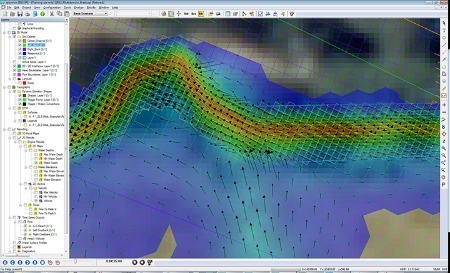

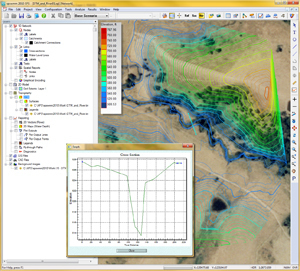

Todas las herramientas xpswmm y xpstorm para generar tablas, gráficos y animaciones están disponibles para revisar, analizar y presentar los resultados del modelo. Nuevas herramientas de animación 2D y 3D hacen que sea fácil presentar resultados a los gerentes y personas que toman decisiones.

xp2D es un modelo integrado 1D/2D que analiza toda el área de drenaje - hidrología, hidráulica, flujo de canal, flujo de tubería, escurrimiento superficial - y es una excelente opción para las necesidades de mapeo de inundaciones.

¿Por qué agregar xp2D en xpswmm / xpstorm?

Precisión. Cuando se trata de inundaciones, una simulación rigorosa y predicción pueden salvar vidas y bienes. Un modelo de simulación que puede demostrar cómo se mueve el agua sobre la tierra y cómo interactúa con su terreno, así como el sistema existente es esencial para proteger vidas, casas, negocios y dinero público.

Integración 1D/2D. La combinación del flujo de red 1D con el fllujo de superficie 2D utiliza la mejor descripción del flujo para cada caso - no hay necesidad de utilizar aproximaciones indebidas. Vea cómo las aguas de inundación en la superficie interactúan con un sistema de río o tuberías existente. Vea como el drenaje pluvial y el agua fluye a través de las calles o en las superficies de tierra y quieren formar charcos o volver a entrar en el sistema.

Estructuras y terreno. Modele no sólo el terreno de tierra , pero sus atributos específicos. Factores en un modelo, pueden incluir diferentes tipos de uso de la tierra, edificios, estructuras, presas, diques, cercas y más completas raso de agua en una cuadrícula de diferencias finitas. Esto significa que usted obtendrá respuestas precisas hidráulica, modelo estable, y los tiempos de ejecución relativamente rápido - requisitos esenciales que deben equilibrarse en un modelo apropiado para su uso en el mundo real.

Análisis poderoso. Utilizando el poderosos y bien aceptado mecanismo de análisis TUFLOW junto con los mecanismos de análisis 1D xpswmm o xpstorm versátiles, el xp2D resuelve las ecuaciones en 2D completas en una cuadrícula de diferencias finitas. Esto significa que usted obtendrá respuestas hidráulicas exactas, modelos estables, y tiempos de ejecución relativamente rápidos - requisitos esenciales que deben ser equilibrados en un modelo apropiado para su uso en un mundo real.

Un potente recurso de xp2D es su capacidad para enlazar dinámicamente las soluciones hidrodinámico de red 1D de XP 1D. El usuario define un modelo para una combinación de dominios de red 1D vinculado a los dominios 1D 2D, o sea, los dominios 2D y 1D, están unidos para formar un modelo global.

xp2D resuelve la profundidad media de ecuaciones de aguas rasas 2D ( SWE). SWE son las ecuaciones de movimiento de fluidos utilizados para modelar ondas largas, como las inundaciones, mareas y tormentas. Ellas son derivadas utilizando las hipótesis de uniformizar verticalmente la velocidad horizontal y la aceleración, como la distribución de presión hidrostática. Estos supuestos son válidos cuando la longitud de onda es mucho mayor que la profundidad del agua.

Este software está dirigido específicamente para el establecimiento de patrones de flujo en aguas costeras, estuarios, ríos, várzeas y zonas urbanas, donde los patrones de flujo son esencialmente 2D en la naturaleza y no pueden o sería extraño para representar el uso de un modelo de red 1D.
