DSIM

El poder de DSIM

DSIM es fácilmente cientos o miles de veces más rápido que cualquier otra herramienta de simulación en el mercado actual.

También se pueden simular modelos de interruptores físicos con transiciones de interruptores no ideales, capacitores no lineales, inductancias de barras dispersas, etc. sin que el tiempo de simulación aumente exponencialmente como en otras herramientas.

Reconsidere lo que sabe sobre la simulación de microrredes

La microrred más grande simulada con DSIM hasta el momento fue una microrred de 10 unidades con 1200 conmutadores, donde los inversores se definieron como MMC de puente H en cascada. 150ms de simulación con DSIM tomó 2:22 minutos, el mismo sistema en PSIM tomaría 138 días (4.6 meses).

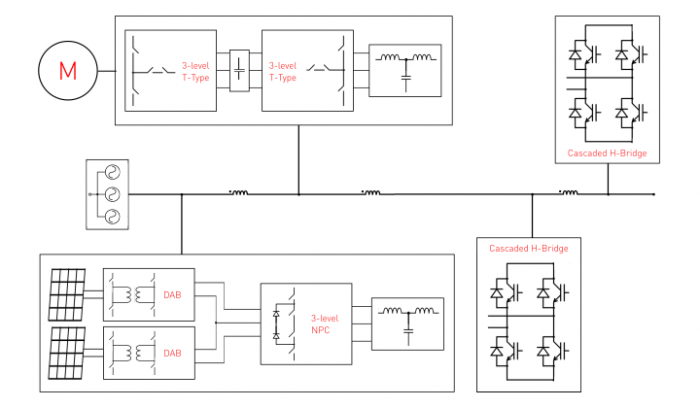

Microrred

El objetivo actual para la simulación y el diseño de microrredes requiere el uso de hardware costoso en tiempo real o el uso de modelos promedio en una herramienta como PSIM. Ambos enfoques requieren compromiso y abstracción del sistema deseado. El hardware de simulación en tiempo real es costoso y limita cosas como la velocidad de conmutación, la cantidad de conmutadores, los modelos de máquinas, etc. para mantener la fidelidad en tiempo real. El enfoque fuera de línea con modelos promedio o subsistemas simplificados puede ocultar problemas subyacentes fundamentales.

La microrred más grande simulada con DSIM hasta el momento fue una microrred de 10 unidades con 1200 conmutadores, donde los inversores se definieron como MMC de puente H en cascada. 150ms de simulación con DSIM tomó 2 minutos y 22 segundos, el mismo sistema en PSIM tomaría 138 días (4.6 meses).

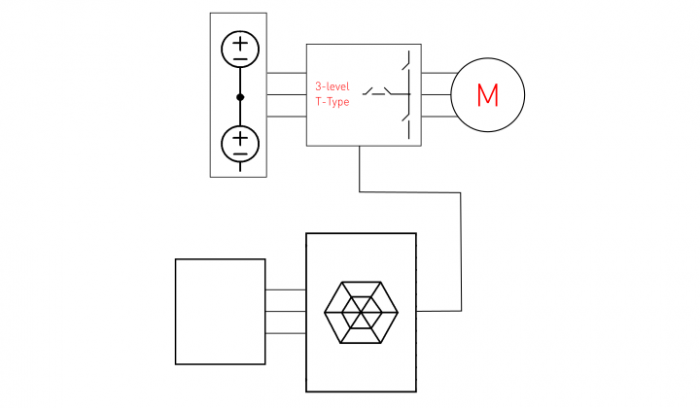

Controladores de motores

Los accionamientos de motor suelen ser simulaciones largas. No hay una manera fácil de evitar esto porque hay dos constantes de tiempo que son opuestas entre sí. La frecuencia fundamental del accionamiento del motor, que define la relación de frecuencia eléctrica/mecánica, combinada con la velocidad de conmutación, requiere un pequeño paso de tiempo y largas simulaciones para que el motor alcance el par y las velocidades del eje deseados. Con el aumento de la eficiencia y el mayor manejo de energía proporcionado por los inversores multinivel, la cantidad de interruptores necesarios para simular también está aumentando. Agregue la necesidad de comprender el tráfico de conmutación, las interacciones parásitas y el tiempo muerto, un ingeniero requerirá fácilmente un paso de tiempo muy pequeño que convertirá rápidamente la duración de la simulación en horas. Con DSIM, terminará en minutos.

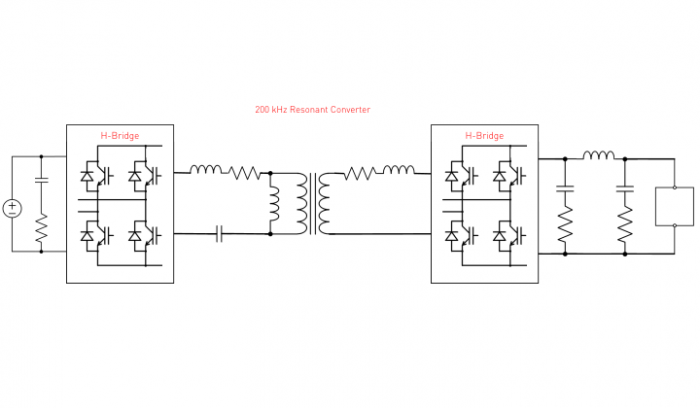

Convertidores de alta frecuencia

Dado que DSIM puede manejar fácilmente de cientos a miles de conmutadores, tiene sentido que también pueda manejar fácilmente cambios muy rápidos. Con dispositivos GaN y SiC que empujan las velocidades de conmutación a decenas o centenas de MHz, incluso los convertidores simples pueden tardar mucho en simularse con herramientas tradicionales. Agregar un modelo de interruptor físico con herramientas tradicionales solo ralentizará aún más las cosas. Obtenga resultados en cuestión de minutos con la herramienta DSIM.

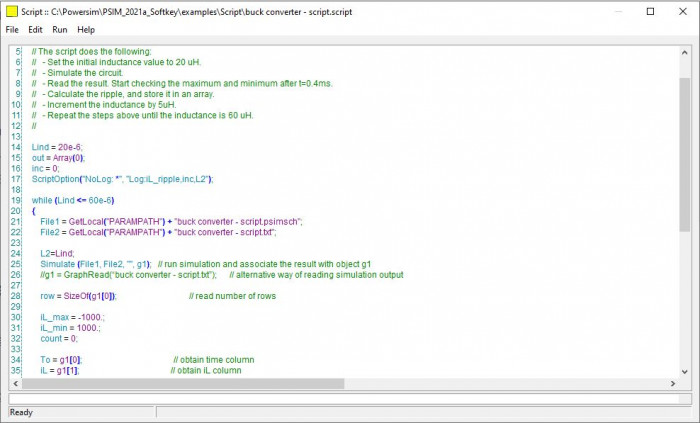

Escenarios y guiones de prueba automatizados

Una simulación rápida con un simulador fuera de línea regular puede tomar uno o dos segundos, pero si la simulación necesita ejecutarse 1000 veces a través de varias combinaciones de tolerancias de componentes y escenarios de operación del dispositivo, esos segundos se sumarán rápidamente a varias horas. Obtenga resultados en minutos con DSIM, reduciendo drásticamente el tiempo de diseño e iteración.
