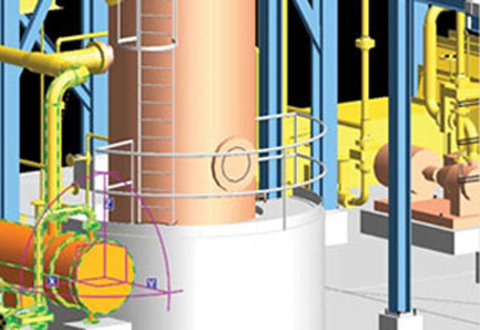

CADISON P&ID Designer

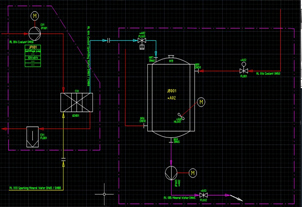

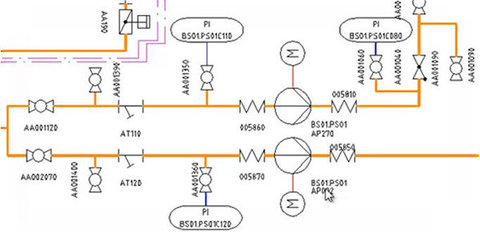

Criação rápida de fluxogramas básicos, de processo e P&ID com base no ambiente de banco de dados:

• Estruturação de projetos baseados em objetos e criação de hierarquia de estruturas de plantas (planta lógica, cálculo, especificações de mídia, etc.). Por exemplo, a unidade está subordinada à bomba.

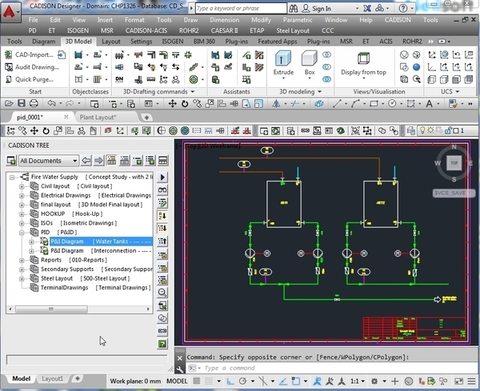

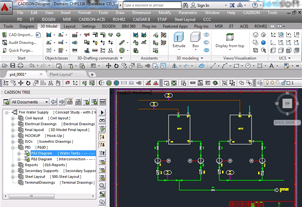

• Data Project Data / Document Manager (PDM) integrado para rápida criação e rastreamento de projetos, documentos, revisões, etc.

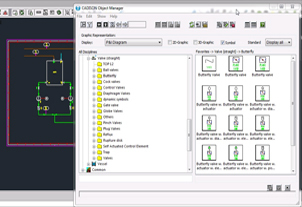

• Seleção abrangente de bibliotecas de símbolos e catálogos (conforme EN, ISO10628, ANSI, etc.) para fácil colocação no desenho, junto com o ' Editor de símbolos ' para criar novos símbolos (com informações do processo).
• Pipelines podem ser criados com informações correspondentes, como mídia, classe de tubo, etc.
• Gerenciamento de direção de fluxo e verificação de consistência em vários desenhos
• Colocação de montagens predefinidas (conjunto de construção) usando 'Arrastar e Soltar'. (Exemplo: trocador de calor e bocais, válvulas de bloqueio, grupos de bombas, grupos de vasos, etc.)
• Mudança rápida e fácil entre diferentes padrões e sistema de identificação / etiquetagem livremente definível, como DIN, KKS, etc.
• Referências cruzadas em vários desenhos.
• Ferramenta de validação integrada 'Logic Analyzer' para fazer verificações de conectividade, verificações de regras de design para manter a consistência e a qualidade. Também ajuda a rastrear as alterações disponíveis para todos os usuários.
• Um P&ID criado pode ser exportado como arquivo AutoCAD .dwg.

Recursos de instrumentação integrada para definir no estágio de P&ID:

• Definição de pontos de medição.
• Colocação de componentes de instrumentação (de bibliotecas de símbolos) com dispositivos de campo e sinais.

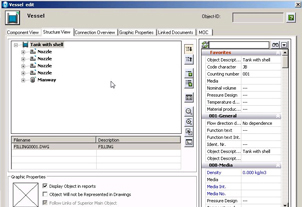

• Gerenciar todas as informações do objeto em um banco de dados comum, melhorando assim o fluxo de informações entre o planejamento do processo e a instrumentação.
• Seus diagramas de circuito elétrico estão alinhados diretamente com os parâmetros da engenharia de processo.
• Equilibre os diagramas de circuito usando os parâmetros da engenharia de processo.
• Recurso de arrastar e soltar para criar um diagrama de fiação de loop automático.
• Estrutura de ponto de medição predefinida na forma de ' Típicos '.
• Uso de ' Típicos ' pré-fabricados para geração gráfica automática (conexões) e apresentação de instrumentação no gráfico de pontos de medição.

Dimensionamento de dutos integrado e cálculos de dimensionamento de bombas de serviço público para estimativa e seleção ideais de equipamentos no estágio de P&ID:

• O cálculo do dimensionamento do tubo estima com precisão o diâmetro do tubo, a espessura do tubo e a queda de pressão nos tubos, com este usuário pode determinar o diâmetro do tubo com base no fluxo e na velocidade aceitável.
• As seguintes fórmulas / padrões são adotados no cálculo.
• Cálculo da queda de pressão (usando a equação de Darcy-Weisbach).
• Padrão ASME B31.1-2004 para tubulação de energia para calcular a espessura do tubo.
• Padrão ASME B31.3-2004 para tubulação de processo para calcular a espessura do tubo.
• Os usuários podem selecionar a bomba apropriada com o recurso de dimensionamento de bomba do CADISON. O cálculo de dimensionamento da bomba faz o cálculo hidráulico para uma bomba centrífuga e estima a carga diferencial, a potência hidráulica, a potência do motor, NPSH disponível, etc.
• O cálculo do tamanho da bomba é baseado na taxa de fluxo, pressão diferencial total, pressão estática de descarga, pressão estática de sucção e perdas de carga por fricção, parâmetros de potência da bomba, etc.
• O cálculo da bomba identifica automaticamente as tubulações do lado da sucção e descarga do P&ID com base nos pontos de conexão.

CADISON P&ID tem gerador de relatório embutido para relatórios precisos e planilhas:

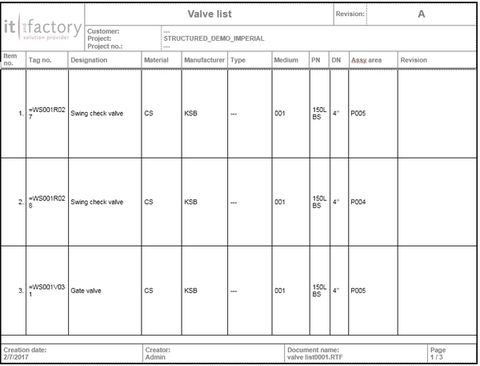

• O Gerador de Relatório Integrado permite que os usuários gerem vários tipos de relatórios (listas de válvulas, listas de equipamentos, listas de medição, etc).
• Crie facilmente planilhas de dados em formato .XLSX, PDF, Word usando modelos existentes.
• O usuário pode pré-configurar os formatos de relatório de acordo com os padrões da empresa.
