AGI EarthImager ™ 2D.

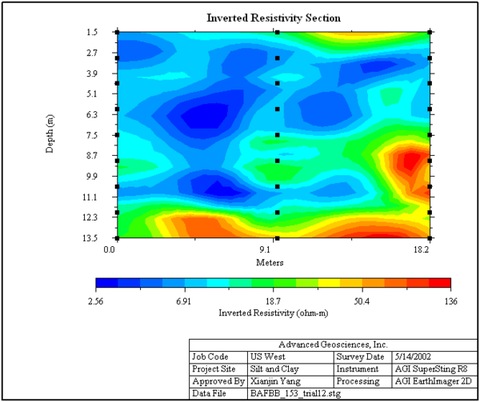

AGI EarthImager ™ 2D es un software de modelado de inversión bidimensional para imágenes de resistividad accesible y polarización inducida (IP). Interpreta los datos recopilados por SuperSting ™ Wi-Fi con solo unos pocos clics, incluidos los orificios de perforación paralelos o en una línea de superficie.

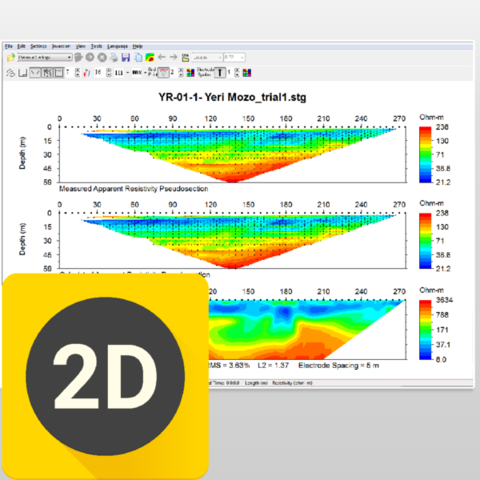

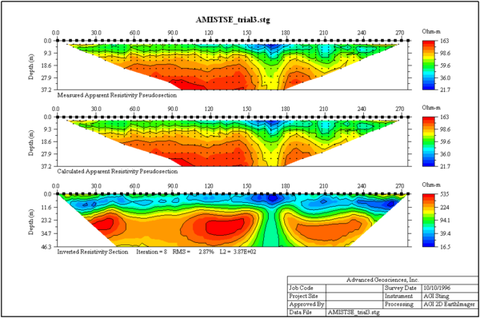

El conjunto de datos, recopilado mediante los instrumentos de imágenes de resistividad terrestre Wi-Fi SuperSting ™, se procesa en una sección transversal 2D de la tierra. Los datos procesados ​​se pueden enviar a varios tipos de archivos y se pueden procesar en informes listos para ser enviados al cliente.


Se puede invertir cualquier matriz o datos de matriz de electrodos mixtos de Schlumberger, polo-polo, polo-dipolo, dipolo-dipolo o Wenner. Un "Planificador de levantamientos" especial permite al usuario ingresar un modelo geológico y realizar un levantamiento virtual y luego invertir los datos virtuales para ver si se puede lograr el objetivo del levantamiento.

Proveedor: Advanced Geosciences


Ver descripción detallada

SOLICITE UNA COTIZACIÓN

*Campos requeridos


Al completar los campos a continuación, acepta automáticamente nuestros términos de uso y política de privacidad de datos
sepa mas
Gracias por contactarnos, nos comunicaremos con usted lo antes posible.
Error, inténtalo de nuevo. Tu mensaje no fue enviado
Descripción del producto

- Casos de uso:

EarthImager ™ 2D se utiliza en industrias geotécnicas y geológicas, incluidas las siguientes aplicaciones:


  • Detección de cuevas y vacíos.
  • Mapeo de profundidad a la roca madre
  • Exploración de aguas subterráneas.
  • Exploración de minerales.
  • Mapeo de derrames ambientales.
  • Seguimiento del progreso de la limpieza ambiental.
  • Mapeo agregado.


Determinar la mejor ubicación para un pozo en un área rural subdesarrollada, para que las personas en el área circundante tengan acceso a agua potable segura y limpia, es un excelente uso de EarthImager ™ 2D. La perforación es costosa y el mantenimiento de la perforación es aún más costoso, por lo que si una organización no gubernamental (ONG) decide perforar un pozo nuevo, debe saber con certeza dónde colocarlo. Con EarthImager ™ 2D, el equipo de exploración de aguas subterráneas puede crear un tomograma que muestre dónde está la mejor ubicación para un pozo de producción..


- Recursos:


  • GUI compatible con Windows.
  • Funcionamiento perfecto con instrumentos de resistividad AGI.

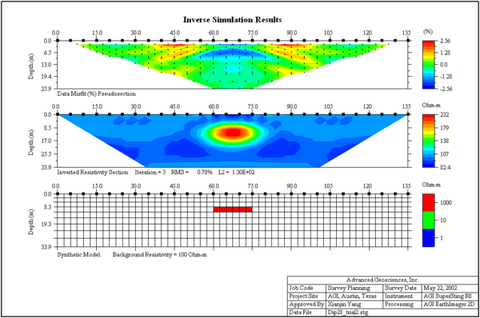

  • Planificador de levantamientos con entrada de modelo gráfico, levantamiento virtual con el archivo de comando real y simulación inversa con ruidos gaussianos especificados por el usuario.
  • Corrección topográfica e impresión de sección de resistividad con características topográficas.
  • Edición de datos para detectar y eliminar puntos de datos incorrectos y electrodos defectuosos.
  • No hay límite de software en el número de datos o el número de electrodos.
  • No hay límite en el tipo de matriz de electrodo o ubicación de electrodo.
  • Barra de progreso de inversión para mostrar el estado de la inversión.

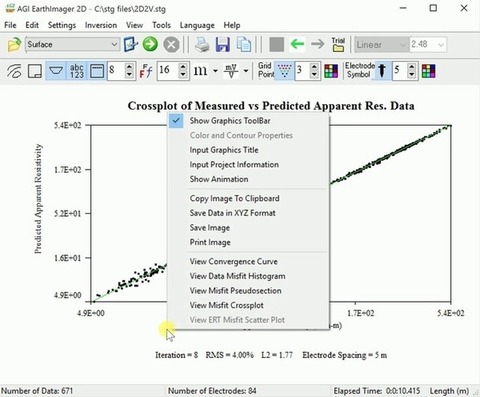

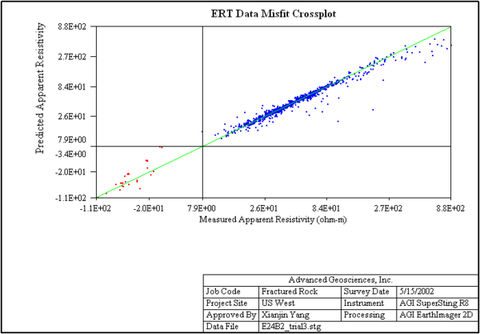

  • Gráfico de dispersión y gráfico cruzado de discrepancias de datos.
  • Inversión y desplazamiento horizontal de un perfil.
  • Impresión de estilo plataforma con calidad de informes de alta definición.
  • Inversión por lotes de muchos archivos de datos.
  • Creador de comandos de agujero para instrumentos AGI SuperSting ™.
  • Soporte para formato de archivo de datos de otras marcas de instrumentos.


- Métodos y algoritmos:


  • Modelado directo de diferencias finitas y elementos finitos.
  • Opciones de condiciones de contorno para modelado directo.
  • Tres algoritmos de inversión: mínimos cuadrados amortiguados, modelo suave e inversión robusta.
  • Procesamiento de datos IP por inversión lineal.
  • Utiliza métodos de Gauss-Newton y cuasi-Newton.
  • Tanto el error medio de la raíz cuadrada (RMS) como las estadísticas estándar L2 para monitorear el progreso de la inversión y la convergencia.
  • Fuente Windows TrueType y colores verdaderos de 24 bits.


- Varios:


  • Gráficos rápidos con actualización automática e imagen escalable.
  • Desplazamiento en tiempo real a través de todas las iteraciones usando la rueda del mouse, creando una animación "similar a una película".
  • Eliminación de datos ruidosa.
  • Una interfaz gráfica para ingresar información a priori.
  • Curvas de contorno extraíbles y supresión automática.
  • Fuente Windows TrueType y colores verdaderos de 24 bits.
  • Configuraciones de usuario rastreables y recuperables.
  • Botones de herramientas y menús emergentes para un fácil acceso a los elementos del menú de uso frecuente.
  • Estructura de directorios de procesamiento bien organizada y sin complicaciones.
  • Función de guardado automático de archivos con opciones de encendido / apagado.
  • Archivo de salida / registro de inversión recuperable.
  • Se pueden guardar como archivos de mapa de bits, JPEG o metarchivo de Windows en tres niveles de resolución.
  • Se puede guardar en formato XYZ para poder cargarlo en cualquier software gráfico comercial.
  • Verificación del estado de la memoria de la computadora para estimar la capacidad de procesamiento.
  • Visualización de la curva de convergencia.
